Modell Jelentés

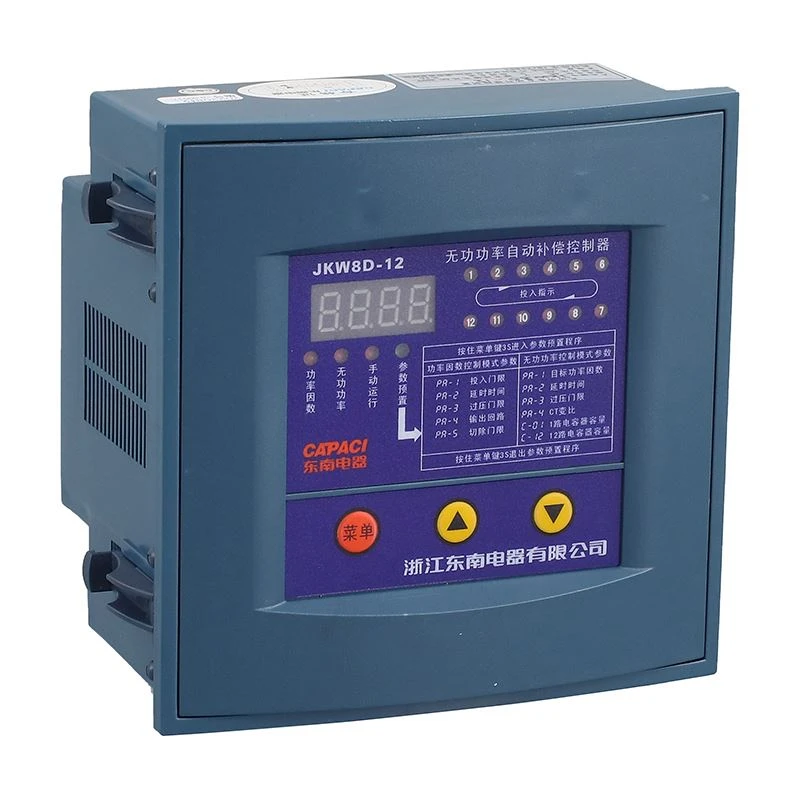

AKondenzátor kapcsoló vezérlőegy dedikált egység, amelyet a meddőteljesítmény kompenzációs rendszerekben lévő kondenzátortelepek csatlakoztatásának és leválasztásának intelligens kezelésére terveztek. Kiemelkedő funkcionális jellemzői hatékony és stabil működést biztosítanak. Ezterméka meddőteljesítményt használja elsődleges mérőszámként a szükséges kondenzátor kapcsolási kapacitásának kiszámításához, ami nagy pontosságot garantál a kompenzációban. Pontos teljesítménytényező mérést biztosít széles kijelzőtartományban. Az integrált automatikus fázisazonosító funkció biztosítja a helyes beállítást azáltal, hogy a feszültség- és áramjeleket fázisban tartja. Atermékkét sokoldalú munkamódot biztosít: teljesen automatikus a beállításhoz{0}}és-felejtés, valamint a kézi beállítás a személyre szabott vezérléshez. Emberi-gépi kezelőfelülete felhasználóbarát-, és az egyszerű kezelésre tervezték. Minden lényeges vezérlési paraméter teljesen digitalizált és állítható, így intuitív és kényelmes beállítási folyamatot tesz lehetővé. Eztermékkétféleképpen működik: automatikus vagy kézi futtatással. Fel van szerelve védelmi funkciókkal a túlfeszültség-és az alacsony{2}}feszültség ellen egyaránt. Az áramkimaradás elleni védelmi funkció megőrzi az összes konfigurált adatot, megakadályozva a kimaradások során bekövetkező adatvesztést. Ezenkívül nagyon alacsony áramjel bemeneti impedanciával büszkélkedhet, legfeljebb 0,01 Ω. A munkamódok aKondenzátor kapcsoló vezérlőalkalmazkodóképességre tervezték. A Teljesen automatikus mód a gyárilag előre beállított-alapértelmezés. Ebben az állapotban atermékminden paramétere optimálisan van beállítva, csak megfelelő elektromos vezetékekre van szükség a megfelelő működéshez-nincs szükség további felhasználói konfigurációra. A Manuális beállítás mód a felhasználó számára szigorú ellenőrzést biztosít a kondenzátorcsoportok kapcsolása felett, amely funkciót úgy terveztek, hogy megakadályozza a kapcsolási rezgéseket.

Ez teszi aKondenzátor kapcsoló vezérlőkivételesen alkalmas minden működési környezetre, és különösen ideális olyan kihívásokkal teli forgatókönyvekre, ahol az elektromos terhelés csekély és a csatlakoztatott kondenzátortelepek nagy kapacitásúak. A megbízható és hosszan tartó-teljesítmény érdekében telepítse atermékezeknek a normál munka- és telepítési feltételeknek megfelelően:

1) A telepítési magasság nem haladhatja meg a 2500 métert;
2) A környezeti hőmérsékletet -25 fok és +50 fok között kell tartani;
3) A levegő páratartalma nem haladhatja meg az 50%-ot 40 fokon vagy a 90%-ot 20 fokon;
4) A környező környezetnek mentesnek kell lennie a korrozív gázoktól, vezetőképes portól és minden gyúlékony vagy robbanásveszélyes közegtől;
5) A kiválasztott szerelési helynek mentesnek kell lennie erős vibrációtól vagy tartós rázkódástól.

Műszaki paraméterek

Névleges üzemi feszültség	AC 380V
Névleges üzemi áram	AC 0,1-5A
Statikus kimenet	AC 220V 3A
Dinamikus kimenet	DC 12V 10mA
Teljesítménytényező kijelző	Késés 0,001- Ólom 0,001
Meddő teljesítmény mérés	0-9999 Kvar
Feszültségcsökkenés elleni védelem	AC300V
Ellenőrzési módszer	Automatikus optimalizálás/ciklikus váltás
Érzékenység	100mA
Védelmi osztály	IP30 burkolat
Megjelenítési mód	Digitális cső

Külső forma és beépítési méretek

Modell	A	B	C	D	Szerelési nyílás mérete
JKW8D	146 mm	146 mm	80 mm	64 mm	138×138 mm

product-1027-451

Bekötési mód (lásd a bekötési rajzot)

1. A vezérlő üzemi feszültsége és árama BC fázis feszültséghez és A fázisáramhoz köthető; AB fázis feszültség és C fázis áram; fázis AC feszültség és B fázisáram.

2. A mintavételi áramok l_aés l_na teljes terhelési (főszekrény) áramvonalról kell venni, és nem a kondenzátortelepről.

3. A vezérlő 1-12. kimeneti kapcsain a feszültség megegyezik a V(Us) kivezetésével.
